Maasvlakte Rotterdam

Mitten in der Rotterdamer Maasvlakte, wo große Containerschiffe hin und her fahren, gibt es eine neu gebaute 66-kV-Umspannstation. Ein Projekt an einem einzigartigen Ort. Aber auch ein Projekt mit den nötigen Herausforderungen, bei dem unsere Mitarbeiter ihr Fachwissen voll einbringen konnten. Lasst uns das bei JAZO einfach lieben! Für die Schaltstation, die im Auftrag von Stedin Netbeheer BV gebaut wurde, installierte JAZO verschiedene Türen, Lüftungsgitter, Fassadenverkleidungen und eine Dachkonstruktion für die beiden separaten Transformatorzellen.

DIE HERAUSFORDERUNG

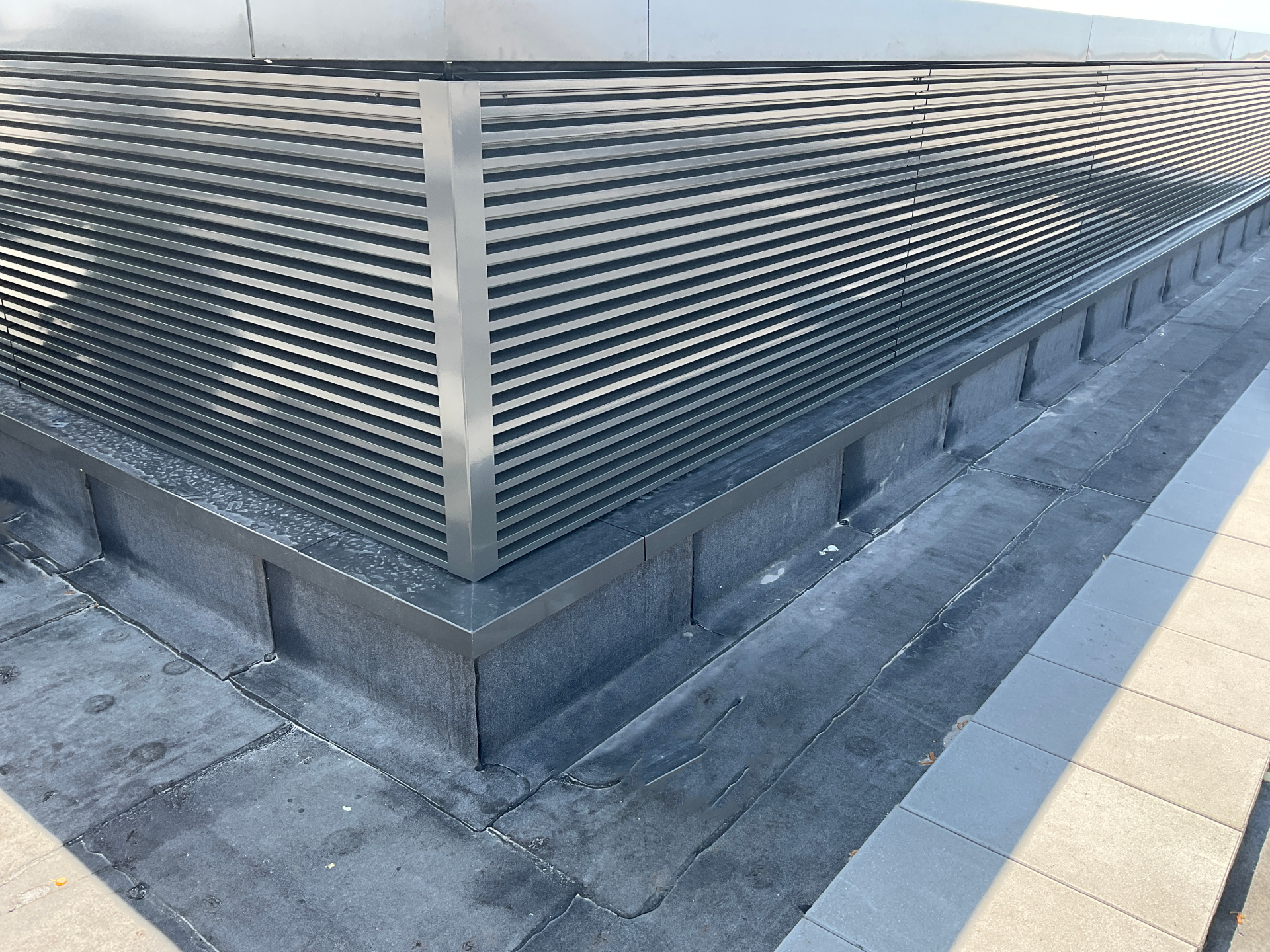

Ein technischer Raum, der seinen Zweck erfüllt. Dies ist nur durch die Berücksichtigung verschiedener technischer Aspekte wie Brand- und Einbruchhemmung möglich. Und obwohl hier natürlich unsere Expertise liegt, war in diesem Fall noch etwas Zeichnen und Nachdenken nötig. Ingenieur Harvey Gies erklärt: „In der Dachkonstruktion wurde ein feuerbeständiges Gitter verwendet. Dies ist so gestaltet, dass der Unterschied zu den anderen Gittern der Struktur nicht sichtbar ist. In diesem Fall benötigte der Technikraum selbst nur wenig Belüftung. Darüber hinaus haben wir es nicht oft mit einer Dachkonstruktion zu tun. Deshalb haben wir von Grund auf eine große Zeichnung angefertigt. Eine tolle Herausforderung, die den Start dieses Projekts sofort zu etwas Besonderem machte.“

Die Schaltstation war mit einer Falttür ausgestattet. „Eine Falttür ist kein Standard. Auch hier wurde viel Zeit mit Zeichnen verbracht. Es sind nur wenige Beispiele verfügbar und es handelt sich nicht um Standardmodelle. Eine Falttür hat den Vorteil, dass Sie eine größere Tageslichtbreite schaffen. Bei einer Tür mit größerem Tageslichtmaß sind die Türflügel zu breit. Eine Falttür ist eine Lösung für Räume, in denen Sie größere Transformatoren hinein- und herausfahren können“, sagt Harvey.

Der abnehmbare Zwischenpfosten bietet zudem mehr Platz zum Einfahren großer Transformatoren. „Diese Lösung schafft eine größere Tageslichthöhe. Und weil es durch Lösen von Schrauben zerlegbar ist, vergrößert sich die Türöffnung.“ Warum nicht eine größere Tür wählen? „Der abnehmbare Zwischenpfosten garantiert Feuer- und Einbruchsicherheit. Diese erlischt, sobald Sie eine zu große Tür nutzen. Auch die einbruch- und feuerhemmende Kassette über der Tür ist abnehmbar. Darüber hinaus mussten wir zwei Abluftkanäle berücksichtigen, die durch die Fassade führen.“

UNSERE PRODUKTE

Zusätzlich zu den feuer- und einbruchhemmenden Türen und Gittern – aus Stahl – lieferte und montierte JAZO auch vier solide Türen in einem separaten Transformatorenhaus. Bodenluke, Dachkonstruktion und Fassadenverkleidung runden dann das Bild ab.

DIE LÖSUNG

Durch den Einsatz horizontaler HV-Gitter wurde nicht nur der funktionale Aspekt berücksichtigt. Insbesondere die Fassadenverkleidung sorgt dafür, dass wir maßgeblich zum Erscheinungsbild des Gebäudes beigetragen haben.

Insgesamt handelt es sich bei der 66kV-Umspannstation um ein Gesamtprojekt, bei dem JAZO seine Expertise in nahezu allen Bereichen einbringen konnte. „Ein größeres Projekt mit besonderen Elementen machte dies zu einer unterhaltsamen Herausforderung. Wir haben bei Null angefangen, weil es nur wenige bis gar keine Beispiele gibt. Sie beginnen mit einem Grundmodell und arbeiten es aus. Schön, jetzt das Endergebnis zu sehen!“
